EGX-600/400

Tento produkt už nie je v predaji, bol nahradený novšou verziou. Servis poskytujeme naďalej, viac v sekcii servis.

Profesionálne gravírky

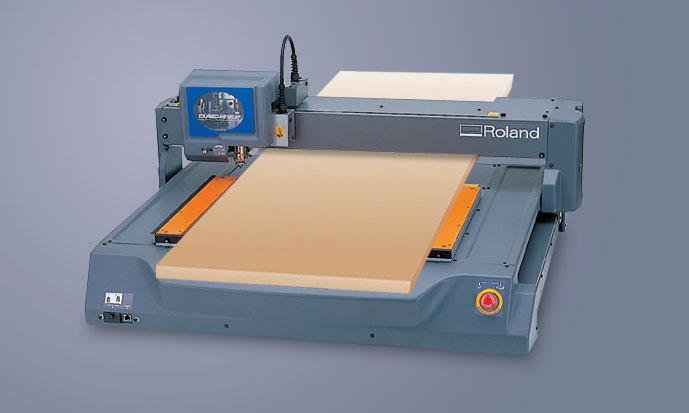

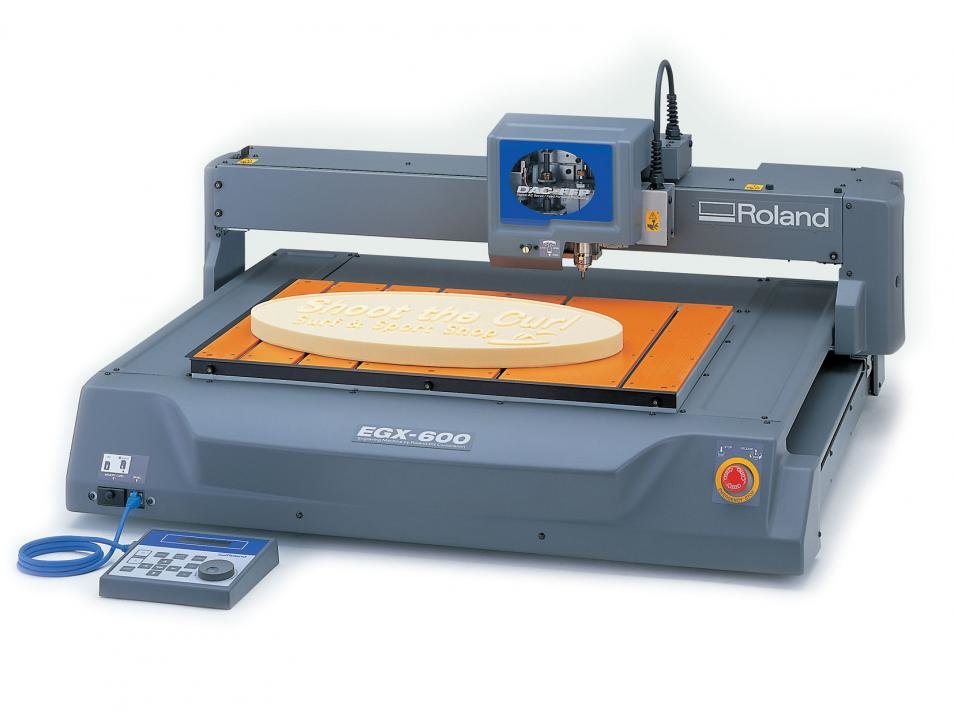

EGX-600 a EGX-400 od Rolandu sú veľké, silné a rýchle gravírovacie zariadenia zostrojené pre priania a potreby profesionálnych používateľov.

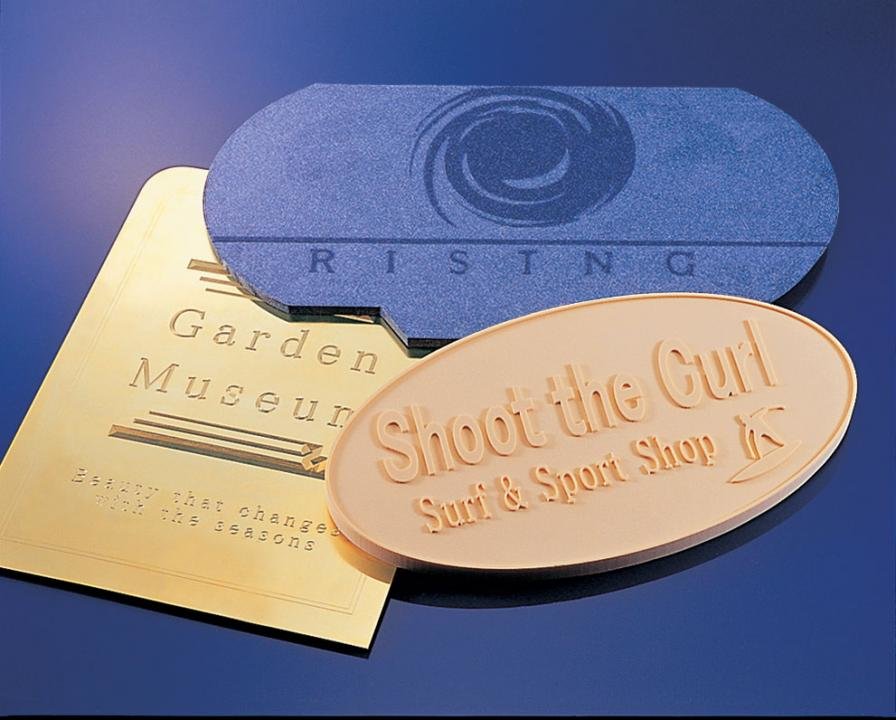

Profesionálne gravírky Roland EGX majú široké uplatnenie, využijete ich na výrobu rôznych propagačných predmetov, štítkov, znakov, menoviek, kľúčeniek, reklamných tabúľ, informačných systémov, na výrobu samostatných písmen a lôg veľa iného. Použiť môžete rôzne materiály ako drevo, syntetické materiály vrátane plastov a akrylátov a dokonca aj mäkké kovy.

Zhrnutie

  • Extrémne presné gravírovanie.
  • Roland HSE (High Speed Engraving) technógia - vysoká rýchlosť gravírovania.
  • DIgitálne AC Servo motory na všetkých osiach pre neprekonateľnú presnosť.
  • Otáčky vretena až 30 000 rpm - vyšší krútiaci moment a menej vibrácii.

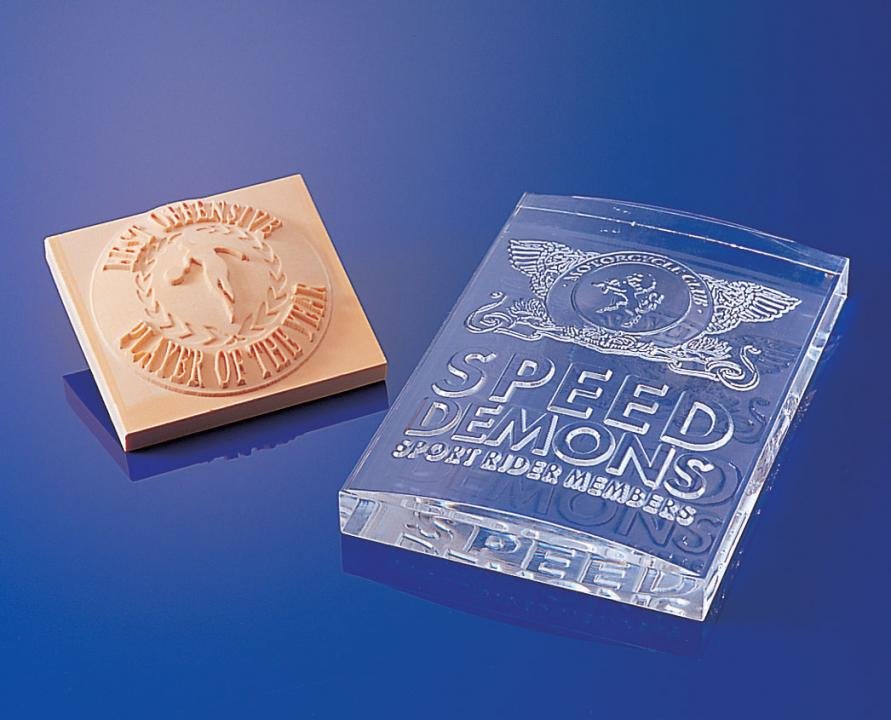

  • 2D a 3D gravírovanie.

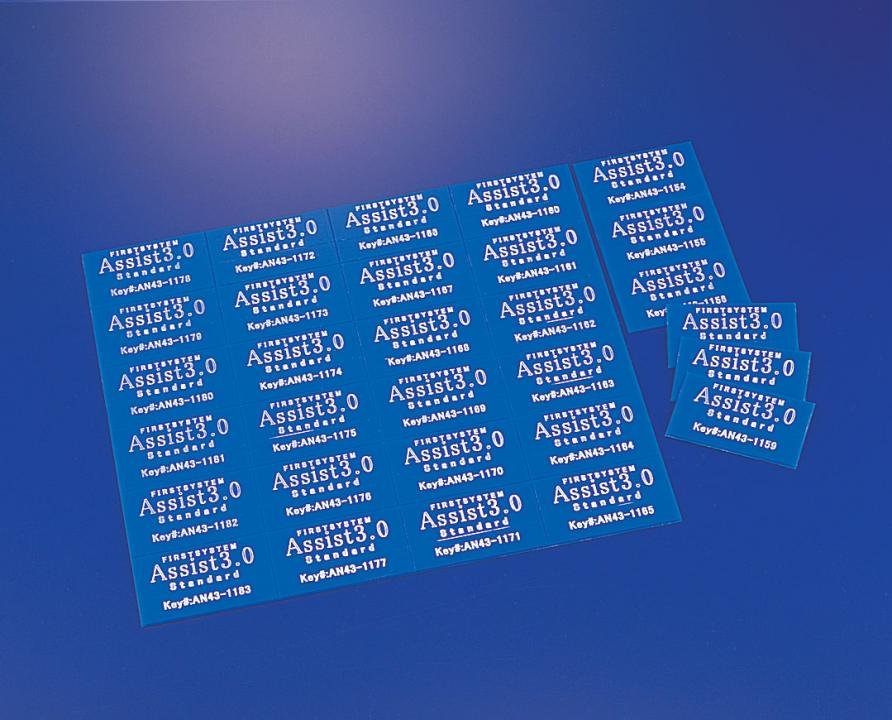

  • Podpora sériovej výroby.
  • Veľká pracovná plocha: 610 x 40 7mm (EGX-600) a 407 x 305 mm (EGX-400).
  • Vrátanie gravírovacieho softvéru Dr. Engrave od Roland.

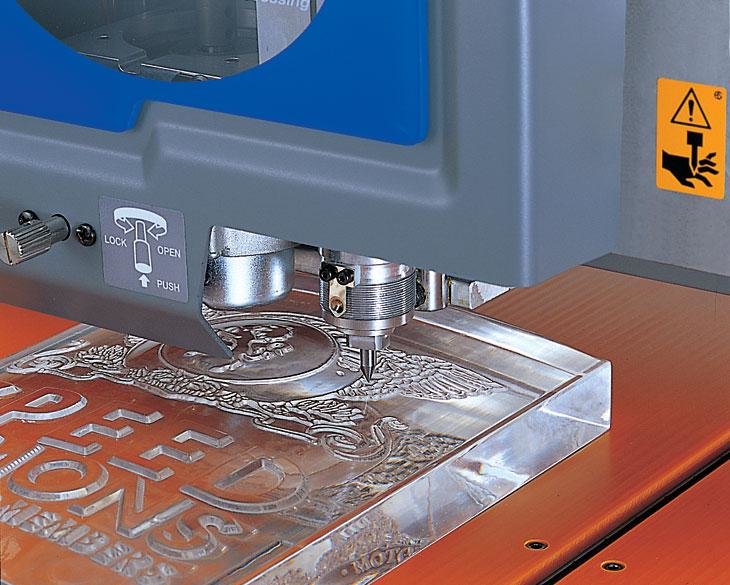

Super-rýchle gravírovanie

"High Speed Engraving" technológia (HSE) je založená na použití servomotorov a technológii "Feed Forward Processing" (FFP). Servomotory generujú dostatok krútiaceho momentu pre hladké a rýchle gravírovanie. Technológia FFP zaručuje, že gravírovacia dráha je vopred vypočítaná pre väčšiu presnosť a lepšie energetické využitie.

Použiteľný materiál

EGX-400 / EGX-600 dokážu rýchlo a ľahko gravírovať širokú škálu materiálov, ako je napr. drevo, plasty, ľahké kovy (mosadz a hliník) a iné. V závislosti od typu materiálu je možné meniť otáčky v rozmedzí od 8 000 do 30 000 rpm.

Precíznosť

EGX-400/EGX-600 je možné použiť na gravírovanie malých aj veľkých objektov, ako napr. štítky, menovky alebo prívesky. Voliteľný zverák drží materiál pevne na mieste, čím eliminuje riziko posuvu.

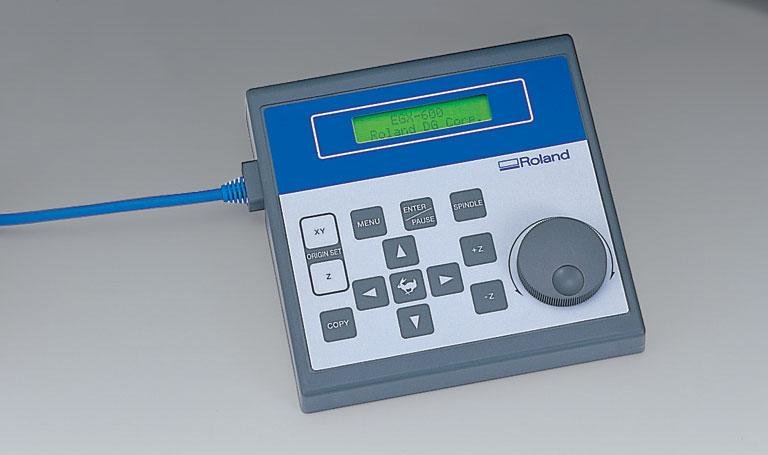

Ovládací panel

Ovládací panel je pripojený ku gravírovaciemu stroju pomocou kábla, čím je stroj ľahko ovládateľný z bezpečnej vzdialenosti. Stroj sa dá ľahko vypínať a zapínať. Na ovládači je ďalej umiestnené otáčavé koliesko, čim je možné meniť otáčky a i.

Bez použitia PC

Na to, aby ste mohli pracovať s EGX nepotrebujete ani počítač. Súbory sa dajú jednoducho uložiť na multimediálnu kartu (MMC), ktorá sa následne vloží do stroja. Pomocou ovládacieho panelu sa vyberú príkazy a gravírovanie sa tak môže začať. Príkazy je možné jednoducho uložiť do stroja alebo na MMC - to všetko bez použitia PC.

Dr. Engrave

Dr. Engrave je súčasťou dodávky EGX-600/400. Obsahuje fonty "TrueType" a "automatic layout" funkciu pre importovanie súborov Excel / CSV. Softvér ľahko importuje dáta a formátuje ich do preddefinovaných textových polí na výrobu menoviek, sériových čísiel, označení rôznych objektov a pod. Dr. Engrave je kompatibilný s Windows® 7/2000/XP/Vista.


Model EGX-400 EGX-600
Max. plocha rezania 407 mm (X) x 305 mm (Y) x 42.5 mm (Z) 610 mm (X) x 407 mm (Y) x 42.5 mm (Z)
Akceptovateľná hrúbka materiálu 40 mm
XYZ motor AC servo motor (DAC-FFP)
Posuv XY-os: 0.5 mm/s, 1~100 mm/s
Z-os: 0.5 mm/s, 1~50 mm/s
Zrýchlenie 0.1 G, 0.05 G
Softvérové rozlíšenie 0.01 mm
Mechanické rozlíšenie XY-os: 0.003 mm
Z-os: 0.0025 mm
Vreteno DC brushless motor max. 72 W
Otáčky 8000 - 30 000 rpm
Nástroje Držiak na nož a upínacie skľučovadlo
Presnosť polohovania Odchýlka menšia ako ±0.1 % z prejdenej vzdialenosti, alebo ±0.1 mm z akejkoľvek väčšej
Opakovacia presnosť 0.05 mm
Displej LCD (s podsvietením)
Ovládanie (tlačidlá) MENU , ENTER/PAUSE , SPINDLE , XYZ ORIGIN SET , XYZ Cursor , FAST FEED , COPY , Dial
Pripojiteľnosť Paralélna: (v súlade so špecifikáciou Centronics)
Sériová: (štandard RS-232C), externý konektor 1, externý konektor 2
Pamäť (buffer) 2 MB
Napájanie 100, 117, 230, 240 V ± 10 %
Spotreba 350 VA
Rozmery 795 mm (š) x 719 mm (d) x 521 mm (v) 995 mm (š) x 820 mm (d) x 521 mm (v)
Váha 51 kg 64 kg
Pracovné prostredie Teplota: 5 - 40 °C
Vlhkosť: 35 - 80 % (bez kondenzácie vody)
Výbava Ovládací panel, kábel k ovládaciemu panelu, napájací kábel, držiak nástrojov, upínacie púzdro, montážne skrutky, kľúč (17 mm , 10 mm), hexagonálny skrutkovač, hexagonálny kľúč, Roland Software Package CD-ROM, užívateľská príručka
Spotrebný materiál a príslušenstvo
AS-10 Samolepiaca fólia, 210 x 140 mm (10 listov)
ZC-23 Upínacie skľučovadlo 3, 4, 5 a 6 mm (4 kusy) pre vrták
ZC-23-3.175 Upínacie skľučovadlo 3.175 mm pre vrták
ZC-23-6.35 Upínacie skľučovadlo 6.35 mm pre vrták
ZC-E436 Upínacie skľučovadlo 4.36 mm pre diamantový brúsič
ZDN-200 Depth nose cone
ZSK-A2000 Istiaca matica (mosadz) ø3.175 mm
ZSK-A4000 Istiaca matica (mosadz) ø4.36 mm
ZAD-600 Vákuový adaptér
ZV-600C Zverák
XY-RS-24 PC sériový kábel (9 pinov)
XY-LPT PC paralélny kábel

Gravírovacie frézky
ø = priemer (mm), L = celková dĺžka (mm), W = šírka čepele (mm)



Karbidové gravírovacie frézky
ZEC-A2013 ø3.175 x 114 L x 0.127 W
ZEC-A2025 ø3.175 x 114 L x 0.254 W
ZEC-A2051 ø3.175 x 114 L x 0.508 W
ZEC-A2076 ø3.175 x 114 L x 0.762 W
ZEC-A4013 ø4.36 x 165 L x 0.127 W
ZEC-A4025 ø4.36 x 165 L x 0.254 W
ZEC-A4051 ø4.36 x 165 L x 0.508 W
ZEC-A4076 ø4.36 x 165 L x 0.762 W



Karbidové frézky s plochým zakončením
ZEC-H2100 ø3.175 x 110 L x 1.0 W ( HSS )
ZEC-A2150 ø3.175 x 114 L x 1.52 W
ZEC-A2190 ø3.175 x 114 L x 1.91 W
ZEC-A2230 ø3.175 x 114 L x 2.29 W
ZEC-A2320 ø3.175 x 114 L x 3.175 W
ZEC-H4100 ø4.36 x 155 L x 1.0 W ( HSS )
ZEC-A4190 ø4.36 x 165 L x 1.91 W
ZEC-A4230 ø4.36 x 165 L x 2.29 W
ZEC-A4320 ø4.36 x 165 L x 3.175 W
ZEC-A4380 ø4.36 x 165 L x 3.81 W



Karbidové štvrťkruhové frézky
ZEC-A2013-QR ø3.175 x 114 L x 0.13 W
ZEC-A2025-QR ø3.175 x 114 L x 0.25 W
ZEC-A4013-QR ø4.36 x 165 L x 0.13 W
ZEC-A4025-QR ø4.36 x 165 L x 0.25 W



Karbidové frézky na hliník alebo bronz
ZEC-A2013-BAL ø3.175 x 114 L x 0.13 W
ZEC-A2025-BAL ø3.175 x 114 L x 0.25 W
ZEC-A4013-BAL ø4.36 x 165 L x 0.13 W
ZEC-A4025-BAL ø4.36 x 165 L x 0.25 W



Diamantové frézky
ZDC-A2000 ø3.175 x 110 L 120° tip ( standard )
ZDC-A2000-90 ø3.175 x 110 L 90° tip
ZDC-A4000 ø4.36 x 155 L



Diamantové otáčavé frézky
ZDR-A2050 ø3.175 x 110 L x 0.5 W
ZDR-A4050 ø4.36 x 155 L x 0.5 W



Špeciálne gravírovacie frézky
ZEC-CS2SF Gravírovacia špirála (na nerezovú oceľ)
ZEC-A4000-BV Nôž na plasty (so šikmým ostrím)
