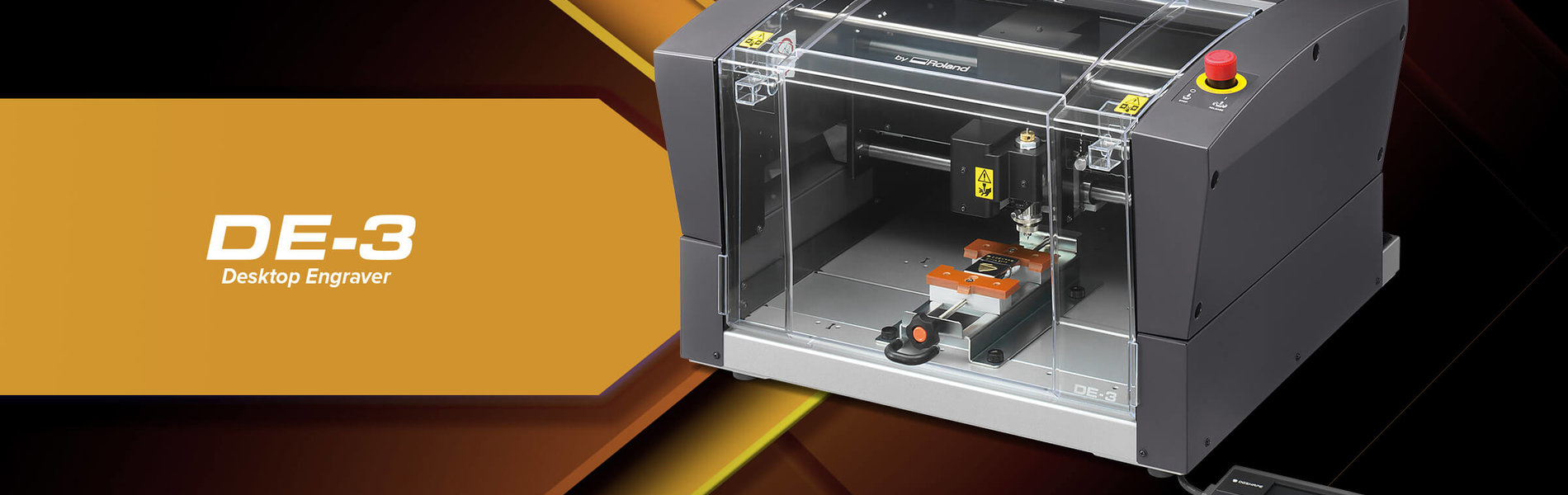

DGSHAPE DE-3

Kompletné riešenie pre gravírovanie

Stolný gravírovač DE-3 je výsledkom viac ako 30-ročnej inovácie v technológii gravírovania, ktorá prináša impozantnú univerzálnosť a rýchlu, užívateľsky príjemnú automatizovanú výrobu.
S technológiou laserového smerovania, ethernetovou konektivitou, automatickou reguláciou hĺbky a ďalšími inteligentnými funkciami je DE-3 ideálnym riešením na gravírovanie na mieru pre výrobu presného textu a grafiky na širokú škálu materiálov a predmetov.

Či už sa zaoberáte oblasťou sign-markingu, ste výrobca zariadení alebo dodávateľ ocenení a darčekov, DE-3 je ideálna na gravírovanie širokého sortimentu darčekových predmetov, nápisov, trofejí, nástrojov a priemyselných výrobkov. Integrovaný bezpečnostný kryt a užívateľsky prívetivá prevádzka, pre použitie v maloobchodných prostrediach.

Zhrnutie

  • Vysoko kvalitné gravírovacie zariadenie, ktoré produkuje ostré texty a obrázky.
  • Vysoká produktivita vďaka výkonnému rotačnému motoru (Maximálne 20 000 otáčok / min.).
  • Gravírovanie na širokú škálu materiálov ako sú plasty, akryláty, hliník, devo a meď.
  • Ideálna na výrobu štítkov, menoviek, personalizovaných darčekov, ocenení a trofejí, propagačných predmetov, atď.
  • Elektrický senzor zisťuje hrúbku materiálu automaticky a zaisťuje vysoko kvalitné výsledky a konštantnú hĺbku gravírovania.
  • Samostatný ovládací panel pre voľnosť pohybu počas prevádzky prístroja.
  • Vrátane gravírovacieho softvéru Roland Engrave studio plus.
  • USB port pre jednoduchú inštaláciu a použitie.
  • Trvácny striedavý DC motor zaisťuje dlhodobý výkon s minimálnou údržbou.
  • Gravírovací stôl sa dá jednoducho namontovať alebo vymeniť za upínací alebo vákuový stôl.

Presné zosobnenie na dosah ruky

Laserový indikátor presne definuje východiskový bod a na médiu zobrazuje náhľad gravírovacej dráhy - dotykom tlačidla nastavte polohu gravírovania. Ku vretenovej jednotke je možné pridať nasaditeľné nádstavce na gravírovanie - nose cones, ktoré automaticky regulujú hĺbku gravírovania na povrchu média, čím poskytujú konzistentne presné výsledky.

Rýchla a jednoduchá výroba

DE-3 je poháňaný motorom DC brushless s 20 000 ot./min, využíva pokročilú detekciu povrchu a ďalšie automatické funkcie, ktoré umožňujú rýchle a jednoduché nastavenie a gravírovanie.

Pripojenie Ethernet

Obsluha stroja môže byť riadená na diaľku. DE-3 - ponúka pripojenie k sieti LAN pre viacúčelové strojové gravírovanie.

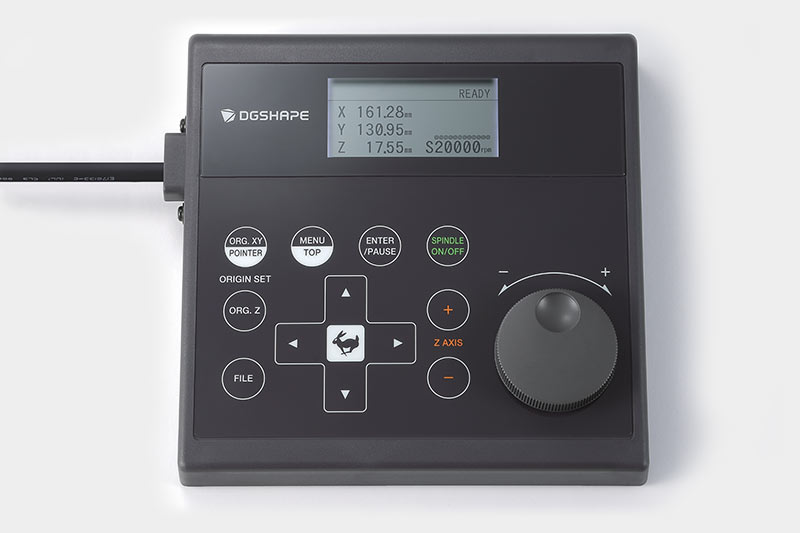

Ovládanie pevne v rukách

Bez potreby počítača môžete rýchlo vybrať možnosti stroja, ako napríklad rýchlosť vretena a čistenie jedným dotykom. Dáta o gravírovacích úlohách môžu byť poslané priamo z vášho počítača a ostanú uložené aj po jeho odpojení.

Nový softvér

DE-3 je open source technológia, ktorá pracuje v teréne so všetkými populárnymi gravírovacími programami, priemyselnými štandardnými nástrojmi a materiálmi. Súčasťou modelu DE-3 je aj softvér Dr. Engrave Plus, ktorý ponúka nové užívateľské výhody.

  • Teraz podporuje súbory AI a štandardné grafické/vektorové údaje.
  • Novo pridané vyrovnávacie a vŕtacie funkcie umožňujú štandardné gravírovanie textu, ako aj vyrovnávanie povrchov a vŕtanie otvorov.
  • Zachováva šikovné funkcie šablón a databázy Excel a CSV pre rýchle gravírovanie úloh sériových dát.

Špecifikácie
Veľkosť pracovnej plochy 305 (š) x 230 (d) mm
Pohyb v osiach X, Y, Z 305 (X) x 230 (Y) x 40 (Z) mm
Systém pohybu v osiach: X, Y, Z Krokový motor, 3-osé riadenie
Rýchlosť X a Y: 0.1 - 60 mm/s
Z: 0.1 - 30 mm/s
Softvérové rozlíšenie 0.01 mm
Mechanické rozlíšenie X, Y a Z: 0.00125 mm
Motor vretena Brushless DC motor
Otáčky 5000 - 20 000 rpm
Nástroje Držiak na nož a upínacie skľučovadlo
Akceptovateľná hrúbka materiálu (pri použití plochej podložky) Max. 40 mm (38 mm pri použití nose cone)
Pripojiteľnosť USB alebo Ethernet (10 BASE-T/100 BASE-TX)
Ovládanie RML-1
Napájanie AC 100 - 240 V ± 10 %, 50/60 Hz (kategória prepätia: II, IEC 60664-1), menovitý prúd 1.0 A
Spotreba 80 W
Hlučnosť Pri práci: 60 dB(A) alebo menej
Standby: 40 dB(A) alebo menej
Rozmery 616 (š) x 587 (d) x 390 (v) mm
Váha 35 kg
Pracovné prostredie

Na použitie v interiéri

Teplota: 5 - 40 °C
Vlhkosť: 35 - 80 % (bez kondenzácie)
Stupeň znečistenia: 2                                                                                                                                                    Nadmorská výška: do 2000 m

Výbava Softvérový balík DGSHAPE CD, napájací kábel, napájací adaptér, kábel USB, jednotka nose cone (komponenty živica / kov), nastavovacia skrutka jednotky nose cone (upevňovacia skrutka, pružina), sada náhradných skturiek (pre držiak frézy), pevná objímka (∅ 3,175 mm ), kľúč, šesťhranný kľúč, šesťhranný ovládač, adhézna podložka, adaptér zberača prachu, návod na inštaláciu.
Centrálny zverák
  ZV-23CS
Max. veľkosť materiálu na menovky:
152 mm (X) x 148 mm (Y) x 35 mm (H)
Max. veľkosť materiálu (pero alebo rúrka):
90 mm (X) x 146 mm (Y) a max. 20 mm hrubé
T-slot podložka
  ZTT-35
Veľkosť podložky:
292 mm (X) x 220 mm (Y)
Vonkajšie rozmery:
355 mm (W) x 230 mm (D) x 40 mm (H)
Vákuová podložka
  ZV-23A
Veľkosť podložky:
305 mm (X) x 230 mm (Y)
Max. hrúbka materiálu 35 mm.
Pred použitím sa vyžaduje inštalácia vákuovej pumpy.



Spotrebný materiál a príslušenstvo
Gravírovacia frézka z karbidu
(na plast)
ZEC-A2013 ø3.175 x 114 (L) x 0.127 (W)
ZEC-A2025 ø3.175 x 114 (L) x 0.254 (W)
ZEC-A2051 ø3.175 x 114 (L) x 0.508 (W)
ZEC-A2076 ø3.175 x 114 (L) x 0.762 (W)
ZEC-A4013 ø4.36 x 165 (L) x 0.127 (W)
ZEC-A4025 ø4.36 x 165 (L) x 0.254 (W)
ZEC-A4051 ø4.36 x 165 (L) x 0.508 (W)
ZEC-A4076 ø4.36 x 165 (L) x 0.762 (W)
Gravírovacia frézka z karbidu
(na hliník a mosadz)
ZEC-A2013-BAL ø3.175 x 114 (L) x 0.13 (W)
ZEC-A2025-BAL ø3.175 x 114 (L) x 0.25 (W)
ZEC-A4013-BAL ø4.36 x 165 (L) x 0.13 (W)
ZEC-A4025-BAL ø4.36 x 165 (L) x 0.25 (W)
Paralélna gravírovacia frézka
(na plast)
ZEC-A2150 ø3.175 x 114 (L) x 1.52 (W)
ZEC-A2190 ø3.175 x 114 (L) x 1.91 (W)
ZEC-A2230 ø3.175 x 114 (L) x 2.29 (W)
ZEC-A2320 ø3.175 x 114 (L) x 3.175 (W)
ZEC-A4150 ø4.36 x 165 (L) x 1.52 (W)
ZEC-A4190 ø4.36 x 165 (L) x 1.91 (W)
ZEC-A4230 ø4.36 x 165 (L) x 2.29 (W)
ZEC-A4320 ø4.36 x 165 (L) x 3.175 (W)
ZEC-A4380 ø4.36 x 165 (L) x 3.81 (W)
ZEC-A4430 ø4.36 x 165 (L) x 4.34 (W)
Štvrťkruhové frézky z karbidu
(na plast)
ZEC-A2013-QR ø3.175 x 114 (L) x 0.13 (W)
ZEC-A2025-QR ø3.175 x 114 (L) x 0.25 (W)
ZEC-A4013-QR ø4.36 x 165 (L) x 0.13 (W)
ZEC-A4025-QR ø4.36 x 165 (L) x 0.25 (W)

ø = priemer (mm), L = dĺžka (mm), W = šírka (mm)



Spotrebný materiál a príslušenstvo
Diamantová frézka ZDC-A2000 ø3.175 x 127 (L)
ZDC-A4000 ø4.36 x 178 (L)
funguje iba so skľučovadlom ZC-E436
Štvorcová frézka
(high speed steel)
ZHS-100 ø1, 3 (l) x 6 (d) x 50 (L) x 2NT
ZHS-200 ø2, 6 (l) x 6 (d) x 50 (L) x 2NT
ZHS-300 ø3, 10 (l) x 6 (d) x 50 (L) x 2NT
ZHS-400 ø4, 12 (l) x 6 (d) x 50 (L) x 2NT
ZHS-500 ø5, 15 (l) x 6 (d) x 55 (L) x 2NT
ZHS-600 ø6, 15 (l) x 6 (d) x 55 (L) x 2NT
Kruhová frézka ZCB-150 R1.5 25(l)x 2.4(Lc) x 65(L) x 6(d) x 2NT
ZCB-200 R2 25(l) x 3.2(Lc) x 70(L) x 6(d) x 2NT
ZCB-300 R3 30(l) x 4.8(Lc) x 80(L) x 6(d) x 2NT

ø = priemer(mm), R = rádius, l = dĺžka, Lc = dĺžka čepele, L = celková dĺžka, d = priemer držiaka, NT = počet; (jednotka: mm)



Spotrebný materiál a príslušenstvo
Skľučovadlo pre frézku ZC-23 ø6 mm, 5 mm, 4 mm, a 3 mm, po 1 kuse
ZC-23-3 ø3 mm, 1 ks
ZC-23-4 ø4 mm, 1 ks
ZC-23-6 ø6 mm, 1 ks
ZC-23-3175 ø3.175 mm, 1 ks
ZC-23-6.35 ø6.35 mm, 1 ks
Skľučovadlo pre ZDC-A4000 ZC-E436 ø4.36 mm, 1 ks
Náhradná špička ZDN-200 Vnútorný priemer: ø2 mm
Vonkajší priemer: ø4.2 mm
pre gravírovanie textu
Vreteno ZS-35
Samolepiaca fólia pre zabezpečenie materiálu AS10 210 mm x 140 mm, 10 listov

ø = priemer(mm), R = rádius, l = dĺžka, Lc = dĺžka čepele, L = celková dĺžka, d = priemer držiaka, NT = počet; (jednotka: mm)
